dag4blend Composite Editor

如何启用

Composite Editor 目前正在开发中，被视为一项实验性功能。因此，默认情况下它是隐藏的。要启用其可见性，您需要在附加组件设置中选中相应的框。

复合编辑器可以在 Dagor 选项卡下的 N-panel中找到。面板本身分为三个主要部分：CMP Import, CMP Export, and CMP Tools.

CMP Import

import path: 这是 name.composit.blk 文件的完整路径。但是，如果选择了正确的项目，您只需指定 name.composit.blk 甚至只指定 name – 插件将定位并导入它。
refresh cache: 要导入子合成和几何，模块需要知道在哪里可以找到它们。启用此复选框后，导入器将扫描活动项目目录中的所有文件一次，并记录所有内容的位置。然后，在导入过程中使用此列表，与以前的版本相比，这大大加快了作速度，在以前的版本中，可能会在多个嵌套级别中多次搜索目录。如果要从同一项目导入复合，则可以取消选中此框以节省几秒钟的时间，但前提是您确定路径是最新的。为每个项目维护一个单独的缓存。
recursive: 此选项不仅导入指定的合成，还导入其子合成（节点）及其子合成。该算法应该是不言自明的。
with dags: 导入所有合成的 .lod00.dag rendinsts 和 .dag 预制件。如果禁用递归，则它仅直接在正在导入的合成中导入几何体;否则，它还会导入子合成所需的资产。
with lods: 仅当上一个复选框为 ebabled 时可用。此选项不仅允许您导入 lod00，还允许导入所有其他 LOD （细节级别）。请记住，这会显著减慢导入过程并增加场景的复杂性 - 仅当您需要调整小型合成中的网格而不是节点位置时，才有用。例如，如果需要重新定位几个苹果，使它们不会在合成中伸出框外，并且苹果堆是单个网格，则仍需要更新所有 LOD，而不仅仅是第一个 LOD。

如果已存在以复合命名的集合，则在导入过程中将清除该集合，并且导入将在该集合中进行。如果未找到该集合，将创建一个新集合。所有节点都放置在名为 NODES 的集合中;同样，如果存在具有此名称的集合，则将使用它。

如果在复合导入之前存在 .dag（rendinst 或 prefab）集合，则不会导入该资源。

节点类型及其名称在 Collection Properties 中显式设置。对于 rendinsts，这并不重要，因为名称存储在 .lods 中，而不是嵌套的几何集合中。但是，对于预制件，请务必记住 – Override Name 将选择被覆盖的集合名称。

Note

不要忘记检查日志。

新的 Blend 文件结构

复合编辑器还为 .blend 文件引入了新的文件结构。新方法建议使用多个场景，每个场景都按内容类型组织，而不是将所有内容都放在单个场景中。

Blender 中的场景可以被认为是 .blend 文件中的 .blend 文件”。它们彼此独立，这意味着复选框状态、导出路径和其他参数等设置对于每个场景都是唯一的。

COMPOSITS. 此场景是导入所有合成的位置。
GAMEOBJ. 游戏对象的集合在此处创建。这些对象不能自动读取，因此必须手动添加用于预览（以及稍后讨论的一些工具）的占位符。
GEOMETRY. 这是导入所有 .dag 文件的位置，包括通过 dag-imports（如果场景存在）导入。
Scene. 存在于新 .blend 文件中的默认场景。您创建的任何场景也将出现在此列表中;工具不会删除用户创建的资源。
TECH_STUFF. 理想情况下，您永远不需要使用此场景。它包含随机节点的临时集合，以及将来附加组件内部任务所需的其他资源。

这些场景彼此没有链接。为了在它们之间传输资源，该插件将一个名为 TRANSFER_COLLECTION 的集合添加到每个场景中。此集合不是副本，而是所有场景中的同一实体。例如，您可以进入 GEOMETRY 场景，从必要的 rendinsts 创建节点，将它们放置在此集合中，然后切换到 COMPOSITS 场景以开始使用这些节点组合您的合成。

如果您想在不导入合成的情况下设置此场景结构，或者如果您不小心删除了 TRANSFER_COLLECTION，请不要担心。CMP Tools > Scenes 部分包括一个用于创建或更新场景结构的按钮，以及一个复制场景切换器。此下拉列表与标准下拉列表的不同之处在于，它可以防止意外删除或复制场景。

创建节点

让我们先来探索创建节点的不同方法。有几种方法：

添加空对象

您可以向场景添加 Empty 对象，在 Entities 面板中启用实例化，然后从下拉菜单中选择所需对象的集合。如果实例化被禁用，或者启用了但未指定集合，则节点将导出为空。

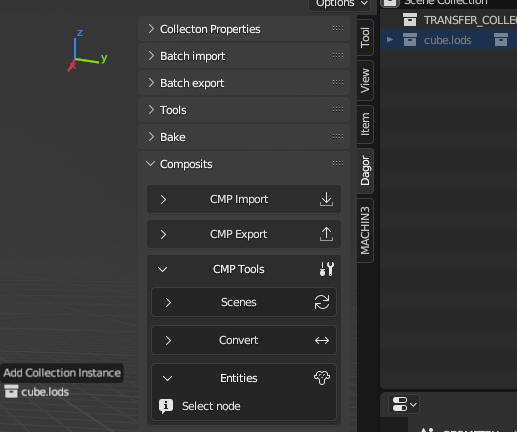

拖动集合

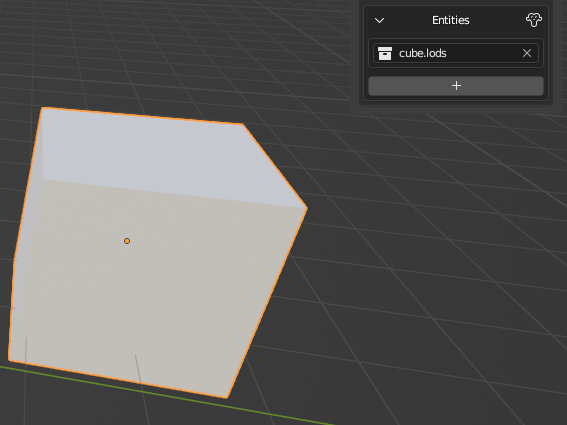

在 Outliner 中，您可以将包含所需资源的集合拖动到 3D 视图中。

在这种情况下，无需启用实例化。
通过Object Properties启用实例化

添加一个 Empty 对象并通过 Object Properties 面板（Blender 的原生属性，而不是附加组件的原生属性）启用实例化。

第一种方法实际上是第三种方法的更灵活版本。为什么它更灵活？这将在下面解释。

编辑节点

要将标准节点转换为随机节点，只需单击 Entities 面板中的 + 按钮。

第二个实体最初为空，您可以通过下拉菜单、手动输入集合名称或将其从 Outliner 拖动到字段中来为其分配集合。

Important

没有防止错误选择项的保护措施，因此所有集合都可供选择。确保所选集合确实是一个节点。

要设置不同于默认值1.0的权重，请单击 Init weight ，然后在新生成的字段中输入所需的值。

默认情况下，所有实体都会立即显示，这可能会妨碍您的工作流程。要隐藏随机节点中的一个或多个实体，请单击其名称旁边的 Monitor 图标。

要删除实体，请单击 Trash 图标。一旦只剩下一个实体，节点将恢复到非随机状态。

设置节点类型和更改显示

在合成中，可以（有时有必要）指定节点类型 – 资源是 rendinst、游戏对象、复合还是预制件。导入器会自动确定类型，但在创建新节点时，您需要手动指定它。

在 Blender 的编辑器中，资源由在 Empty 对象上绘制的集合表示。因此，需要在集合的属性中设置类型。启用复合编辑器后，新面板 Type 将添加到 Collection Properties。

要指定类型，请单击相应类型旁边的圆圈 – 您的选择将突出显示。新创建的集合将显示 Undefined 作为活动值，直到设置类型为止。

在导出过程中，将记录集合的名称（不带任何后缀，如.lodNN, .lods, 或 .002）及其类型（如果指定）。具有实例化集合的节点，例如：

asset
asset.lods
asset.lod01
asset.001

被 exporter 等效地处理（假设它们的类型相同）。 “suffix trimming（后缀修剪）”允许您同时切换所有 LOD 的显示（默认情况下），仅切换到基础 LOD 以获得更清晰、更准确的显示，或者专注于有碰撞的 LOD 以检查父和子碰撞器之间的交集，以便正确设置破坏。

要在复合预览中隐藏网格，您可以使用监视器图标在视区的源集合中禁用其原始网格，就像在上一节中对实体所做的那样。这对于禁用碰撞网格非常有用，例如，当您想要查看具有碰撞的 LOD 但不查看碰撞体本身时，或者如果 Z 冲突在视觉上分散注意力，则暂时禁用贴花。

可以使用任何集合：

组合中的节点层次结构

要在节点之间建立 parent-child 关系并构建更复杂的层次结构，请使用 Blender 的标准工具。

您可以通过对象的属性为节点设置 parent。但是，这将导致矩阵重新计算，从而导致对象在其新的“零”点更改时在视觉上“跳跃”。

要保持节点的视觉位置，请使用 Set Parent 命令 – 通过按 Ctrl+P 或通过 Object > Parent 菜单。

要反转此过程并删除父级，同时保留矩阵，请使用 Alt+P 快捷键或选择相同的 对象>父项 菜单中的选项。

使用 Blender 的内置功能

要将节点显示为 Empty 对象，复合编辑器使用 Blender 的内置功能：集合实例化。因此，使用集合实例化的工具也适用于复合。

快速替换节点内容

如果需要快速将多个节点的内容替换为同一资产：

选择要替换的所有节点。
将所需的集合分配给活动节点（此步骤和第一个步骤的顺序可以交换 - 两者的工作方式相同）。
然后，将同一集合链接到所有选定的 Empty 对象。您可以通过按 Ctrl+L 并选择 Link Instance Collection（默认热键）来执行此作，或者通过 Object > Link/Transfer Data 菜单访问相同的选项（如果您的热键已自定义）。

Snap to Surface

请记住，对齐在这里也有效。对于将对象放置在不平坦的表面上，您可能会发现 Project Individual Elements 激活的 Face 对齐模式非常有用。这可确保所有选定节点将其枢轴点捕捉到曲面。（可选）您还可以启用旋转以匹配表面法线。

Important

不要将此与导出节点的 place_type:i 设置混淆 - 如果需要，需要在 Empty 对象的 dagObject Properties 中设置此特定对齐。

CMP Tools

BBOX to Node

BBOX to Node 工具将所有选定对象的边界框转换为选定集合的实例。此工具旨在简化室内墙壁、环境探测器、墙洞等对象的放置。您需要自己创建必要的集合。

设置集合后，您可以将其隐藏并保持原样 - 只需为未来的游戏对象添加一些网格，并根据需要转换它们，无论是在 Object 还是 Edit 模式下。枢轴位置无关紧要;替换将按预期工作。只需确保在转换之前监视边界框（您可以在 Object Properties 中启用其显示）。

下面是一个极端的例子（在实践中很少需要这样的旋转）：

为清楚起见，建议将带有gi_black的 1 米立方体添加到未来游戏对象的集合中。这样可以更轻松地将其临时转换回网格以进行进一步调整。

To Mesh

To Mesh 工具将选定的复合节点（集合实例）转换为实际的几何体。

转换后，几何体可以导出为任何其他格式 - 现在它只是一个网格。例如，您可以通过 Alembic/FBX 将合成传输到 Houdini，其中.dag导出已存在，但尚不支持导入。

Explode

想要直接在原位编辑子复合，例如在表格上移动板或添加另一个板？没关系！Explode 工具暂时反汇编选定的复合实例，并将其组件作为原始节点的子对象放置，该节点现在变为 “空”。然后，您可以进行更改 - 调整变换、添加或删除对象等。

可以通过单击 Revert 将更改还原到原始状态，也可以使用 Rebuild 应用更改，这将替换原始集合。不要忘记通过导出修改后的子合成来保存这些更改。

但是，重组不是强制性的 – 拆解的组合可以毫无问题地导出为具有多个子节点的空节点。如果需要，您可以使用 Clear Parent and keep transformation 将它们分开，并完全删除“空”节点。当您需要将多级随机合成替换为其状态之一时，这非常有用 - 将其拆解（您可以一次拆解多个嵌套级别）并删除不必要的部分。

Explode 工具还允许您拆解 rendinst 和 prefabs 以更改其几何图形，这有时非常有用。如果源是包含所有 LOD 的目录，则反汇编的 rendinst 将略有不同：

每个 LOD 都将绑定到其自己的 “空” 节点。

要重新组合它，您需要选择顶级空，而不是带有 LOD 编号的那个。与反汇编的合成不同，反汇编网格将导致导出错误，因此请确保在导出之前将节点恢复到其原始状态或应用更改。

Important

一个已知的限制是这种类型的编辑会留下 “垃圾” 索引，因为它是通过创建副本来实现的，并且 Blender 不允许相同类型的两个对象具有相同的名称。此外，Explode 目前无法在反汇编的集合中保留 parent-child 关系，但它确实保留了相对于复合的“零”点的正确坐标。如果层次结构很重要，则需要在使用 Rebuild 后手动还原它。

CMP Export

CMP Export 部分非常简单：指定应导出复合的目录路径，以及表示要导出的复合的集合。

参数

导出参数（如随机偏移）在 Empty 对象的 Object Properties 中指定。这些参数不会显示在视区中。在导入过程中，仅应用初始状态（值的第一部分），但不会应用任何随机偏差（逗号后的值）。

如果一个节点至少指定了一个 random field，则不会保存其变换矩阵。如果导入的节点同时具有 matrix 和 random 字段，则将忽略 random 参数，并记录相应的通知。

复合编辑器的限制

不包括不支持include

目前，不支持 include。在导入过程中，将忽略带有 include 指令的行，这可能会导致一些数据丢失。这将在日志中记录下来。
Blender的限制

Blender 最多支持 7 个嵌套级别。多级合成可能会遇到性能问题，并且可能无法正确显示 – 从第 8 级嵌套开始，将不会渲染内容。但是，仍然可以导入和导出。

例如，node-rendinst 表示一个嵌套级别。具有多个 rendinst 的随机节点表示两个级别。具有这些随机节点的子合成将是三个级别，依此类推。此问题主要在导入具有内部的建筑物时出现，例如在基于 daNetGame 的游戏中，其中indoor_stuff包含许多具有随机性的嵌套合成 - 例如随机橱柜，其中对象放置在架子上，每个对象都有随机偏移。
轴不匹配

在 Blender 中，Z 轴向上，而在 Dagor 中，Y 轴向上。虽然矩阵调整是自动处理的，可以防止场景倾斜，但重要的是要记住，offset_y:p2指的是上/下移动，尽管名称如此。相同的逻辑也适用于旋转和缩放。
随机偏移参数

目前，随机偏移参数不会自动显示在视区中。在导入过程中，插件会设置初始偏移量，但如果您添加或修改随机参数，则需要手动调整节点的位置。
